法兰(固定式)球阀

Q47型固定球阀与浮动球阀相比，它在工作时，球体前方的流体压力全部传递给承力，不会使球体向阀座移动，所以阀座不会承受太大压力大，所以固定球阀扭矩小，阀座变形小，密封性能稳定，使用寿命长，适用于高压，大口径。先进的弹簧预座组件具有自紧特性，实现上游密封.每个阀门有两个阀座，可以在各个方向密封，因此安装不受流量限制。是新一代高性能球阀，法兰固定球阀适用于长管道和一般工业管道，其强度、安全性，在设计中特别考虑到抗恶劣环境，适用于各种腐蚀性和非腐蚀性介质。

法兰固定球阀工作原理：法兰固定球阀的球体由两根与球体相连的固定轴固定和支撑。关闭时，在介质压力的作用下，球体不会产生位移，通常与上轴上的球体相连，下轴轴上装有滚动轴承，或滑动轴承。减少启闭时轴颈的摩擦。减小操作扭矩。此固定球阀适用于大口径球阀。Q47硬密封固定球阀球。采用上下两个阀杆固定。工作时，流体压力不会使球体向阀座移动，阀座不会承受太大的压力和变形。阀杆部分装有自润滑轴承以减少摩擦，并且开关力矩小。两个阀座都由弹簧预加载。密封采用聚四氟乙烯镶嵌在钢制支架上，钢圈背面装有弹簧，保证阀座紧贴球体。当阀腔内压力异常升高，超过弹簧顶升力时，阀座从球体上退出，达到自动泄压的效果，受压后阀座自动复位。先进的结构使固定式球阀的密封性能稳定、省力、使用寿命长。非常适用于长输管道和一般管道。

在线订购

立即联系我们

上一个

下一个

产品特点

设计标准

设计制造规范：API6D/BS 5351/ISO 17292 GB 12237

结构长度：API6D/ANSIB16.10/GB12221

试验与检验：API6D/API598/GB26480 GB13927/ISO5208

性能规范

公称压力：(1.6-10.0)MPa，

(150-1500)LB,10k/20k

强度试验压力：PT1.5PN Mpa

密封试验：PT1.1PN Mpa

气密封试验：0.6Mpa

产品结构

主要零件材料

材料名	阀体	阀盖	球体	阀杆	阀座	弹簧	填料
碳钢	A216 WCB	A216 WCB	A182 F304/F316	A276 304/316	PTFE /Ni55/STL	Inconel X-750 /17-7PH	PTFE / RPTFE /Flexible graphite
不锈钢 CF8	A351 CF8	A351 CF8	A182 F304	A276 304
不锈钢 CF8M	A351 CF8M	A351 CF8M	A182 F316	A276 316
钛	ZTA1/ZTA2/ZTA10	ZTA1/ZTA2/ZTA10	TA1/TA2/TA1O/TC4	TA1/TA2/TA10/TC4
低温钢	A352 LCB	A352 LCB	A182 F304	A182 F304
铬钼钢	A217 WC6/WC9	A217 WC6/WC9	A182-F5	A564 630

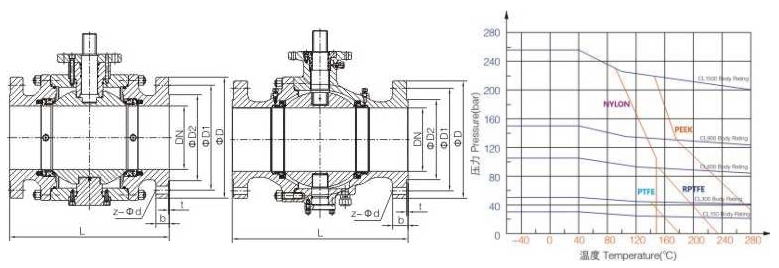

主要外形尺寸和连接尺寸

(GB)： PN16

DN	L	D	D1	D2	B	F	N-ΦD
80	203	200	160	138	20	2	8-Φ18
100	229	220	180	158	20	2	8-Φ18
125	356	250	210	188	22	2	8-Φ18
150	394	285	240	212	22	2	8-Φ22
200	457	340	295	268	24	2	12-Φ22
250	533	405	355	320	26	2	12-Φ26
300	610	460	410	378	28	2	12-Φ26
350	686	520	470	428	30	2	16-Φ26
400	762	580	525	490	32	2	16-Φ30
450	864	640	585	550	40	2	20-Φ30
500	914	715	650	610	44	2	20-Φ33
600	1067	840	770	725	54	2	20-Φ36
700	1245	910	840	795	42	2	24-Φ36
800	1372	1025	950	900	42	2	24-Φ39
900	1524	1125	1050	1000	44	2	28-Φ39
1000	1900	1255	1170	1115	46	2	28-Φ42

(GB)： PN25

DN	L	D	D1	D2	B	F	N-ΦD
80	203	200	160	138	24	2	8-Φ18
100	229	235	190	158	24	2	8-Φ22
125	356	270	220	188	26	2	8-Φ26
150	394	300	250	218	28	2	8-Φ26
200	457	360	310	278	30	2	12-Φ26
250	533	425	370	335	32	2	12-Φ30
300	610	485	430	395	34	2	16-Φ30
350	686	555	490	450	38	2	16-Φ33
400	762	620	550	505	40	2	16-Φ36
450	864	670	600	555	46	2	20-Φ36
500	914	730	660	615	48	2	20-Φ36
600	1067	845	770	720	58	2	20-Φ39
700	1245	960	875	820	50	2	24-Φ42
800	1372	1085	990	930	54	2	24-Φ48
900	1524	1185	1090	1030	58	2	28-Φ48
1000	1900	1320	1210	1140	62	2	28-Φ55

(GB): PN40

DN	L	D	D1	D2	B	F	N-ΦD
80	283	200	160	138	24	2	8-Φ18
100	305	235	190	162	24	2	8-Φ22
125	381	270	220	188	26	2	8-Φ26
150	403	300	250	218	28	2	8-Φ26
200	502	375	320	285	34	2	12-Φ30
250	568	450	385	345	38	2	12-Φ33
300	648	515	450	410	42	2	16-Φ33
350	762	580	510	465	46	2	16-Φ36
400	838	660	585	535	50	2	16-Φ39
450	914	685	610	560	57	2	20-Φ39
500	991	755	670	615	57	2	20-Φ42
600	1143	890	795	735	72	2	20-Φ48

(GB): PN63

DN	L	D	D1	D2	B	F	N-ΦD
80	356	215	170	138	28	2	8-Φ22
100	406	250	200	162	30	2	8-Φ26
125	432	295	240	188	34	2	8-Φ30
150	495	345	280	218	36	2	8-Φ33
200	597	415	345	285	42	2	12-Φ36
250	673	470	400	345	46	2	12-Φ36
300	762	530	460	410	52	2	16-Φ36
350	826	600	525	465	56	2	16-Φ39
400	902	670	585	535	60	2	16-Φ42

(GB)： PN100

DN	L	D	D1	D2	B	F	N-ΦD
80	356	230	180	138	36	2	8-Φ26
100	432	265	210	162	40	2	8-Φ30
125	508	315	250	188	40	2	8-Φ33
150	559	355	290	218	44	2	12-Φ33
200	660	430	360	285	52	2	12-Φ36
250	787	505	430	345	60	2	12-Φ39
300	838	585	500	410	68	2	16-Φ42
350	889	655	560	465	74	2	16-Φ48
400	991	715	620	535	78	2	16-Φ48

(GB)： PN160

DN	L	D	D1	D2	B	F	N-ΦD
80	381	230	180	138	36	2	8-Φ26
100	457	265	210	162	40	2	8-Φ30
125	559	315	250	188	44	2	8-Φ33
150	610	355	290	218	50	2	12-Φ33
200	737	430	360	285	60	2	12-Φ36
250	838	515	430	345	68	2	12-Φ42
300	965	585	500	410	78	2	16-Φ42
